Der große Feldklappenschrank 16

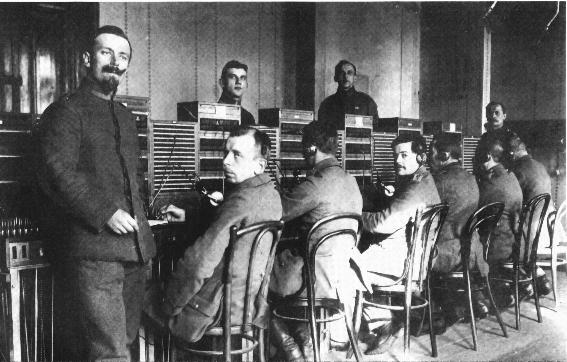

Großer Feldklappenschrank 16 ( Die Abbildung stammt von einer Postkarte )


Auszug aus der original Dienstvorschrift v. 1916

1. Der große Feldklappenschrank 16 ist der einheitliche Vermittlungsschrank für Stationen mittleren
und großen Umfangs. Er ist nicht für eine bestimmt begrenzte Leitungszahl eingerichtet, sondern
kann durch Zusammenschalten von Kästen, die jedesmal die Anrufklappen und Abfrageklinken
für 10 Leitungen aufnehmen, in seiner Aufnahmefähigkeit den Betriebsverhältnissen angepaßt
werden.
2. Mit rücksicht darauf, dass die Bedienung bei Stationen mit mehr als zwei großen Schränken zu
Schwirigkeiten führt, da Verbindungenzwischen Schränken, die nicht unmittelbar zusammenstehen,
die Mittwirkung von zwei Personen erfordert,  ist die Einrichtung so getroffen, daß der Feldklappenschrank  durch hinzufügen eines Vielfachfeldes zum Vielfachumschalter erweitert
werden kann.
3. Die Verbindung der Schränke mit dem Hauptverteiler, sowie der einzelnen Schränke und
Vielfachfelder einer Station  untereinander erfolgt durch Litzenkabel mit 30 teiligen
Steckkontakten, die in Anschlussbuchsen an den Feldklappenschränken passen. Hierdurch
wird ein schnelles  Lösen der zahlreichen Leitungsverbindungen beim auf-und Abbau
ermöglicht.
4. Dadurch, dass der große Feldklappenschrank sich aus einzelnen Teilen von verhältnissmässig
geringem Umfang und Gewicht zusammensetzt, wird eine leichte Transportfähigkeit, auch
größerer Stationseinrichtungen, erreicht.
5. Die Hauptteile des Feldklappenschrankes sind:
a) das zusammenlegbare eiserne Tischgestell,
b) der Untersatz, bestehend aus zwei für den Transport
zusammenlegbaren Teilen, von denen der eine
die Schnurpaare enthält,
c) der Abfragekasten mit zehn Anrufklappen und
zehn Abfrageklinken,
d) der Vielfachkasten mit 150 Vielfachklinken,
e) der Aufsatzkasten.
Ferner kommen folgende Zubehörteile in Betracht: Zuleitungskabel, Vielfachkabel,
Rückführungskabel, Platzkabel, Verbindungsbolzen, Kabelträger und Schnurgewichte.
Für eine vollständige Stationseinrichtung werden außerdem ein Doppelpolwechseler und -
bei zweiteiligem Vielfachfeld - ein Ansatzschrank geliefert.
6. Die wichtigsten Abmessungen des großen Feldklappenschranks sind Volgende:
Höhe des Tischgestells :   71,5 cm
Höhe des Untersatzes bis zur Tischplatte : 11,5 cm
Höhe des Untersatzes bis zur Oberkante : 23,5 cm
Höhe eines Abfragekastens : 11 cm
Höhe des Aufsatzkastens : 6 cm
Höhe desVielfachkastens : 39 cm
Höhe des Ansatzschrankes : 94 cm
Tiefe des Tischgestells und des Untersatzes : 55 cm
Tiefe des Oberteils ( Abfragekästen und Vielfachkästen : 18 cm
Breite des Abfragekastens, Vielfachfeldes und Ansatzschranks : 32 cm
Breite des ganzen Feldklappenschranks : 64 cm









Der Große Feldklappenschrank 16 ist als Vorgängermodell des Großen Feldklappenschrankes
der Wehrmacht und der Fernsprechvermittlung 30/300 Anschlüsse OB der Bundeswehr zu
sehen.
